כיצד פלטפורמת הרמה מאלומיניום כפולה מפחיתה רעידות בעת הרמה

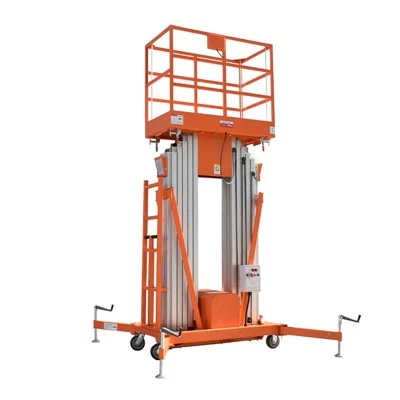

הרמה כפולה מאלומיניום תורן (פלטפורמת עבודה אווירית תורן אנכי כפול) מסתמכת על מבנה סימטרי כפול-, מנגנוני הנחייה, התאמה הידראולית וחיזוק מבני כדי לדכא תנודה לרוחב במהלך הרמה. עקרונות הליבה והעיצובים המפורטים הם כדלקמן:

1. מבנה ראשי של תורן כפול סימטרי (עיצוב אנטי-יסודי נגד נדנוד)

למעליות תורן יחיד יש רק עמוד אלומיניום אנכי אחד, היוצרים מבנה שלוחה לא יציב; הפלטפורמה תתנדנד שמאלה/ימינה תחת עומס אופסט או רוח.

תורן כפול משתמש בשני תורנים מקבילים מסגסוגת אלומיניום- גבוהים המסודרים באופן סימטרי משני צידי פלטפורמת העבודה. שני התרנים חולקים את העומס באופן שווה, ויוצרים מסגרת תמיכה מלבנית מאוזנת.

איזון כוח: כל כוח היסט לרוחב על הפלטפורמה יוצר מומנט ריסון הפוך על שני התורנים, מונע נדנוד באופן מיידי ומבטל סטיה חד-צדדית של שלוחה.

חומר תורן אלומיניום: פרופיל אלומיניום שחול-במתיחה גבוהה עם דופן מעובה ומבנה צלעות משולב, קשיחות גבוהה, עיוות כיפוף מינימלי בגובה מלא.

2. מדריך הזזה מדויק ואנטי-בלוקים להזזה בין תרנים

כל חלק של תורן מצויד בשרוולי מוביל הזזה עליונים/תחתונים העשויים מסגסוגת ניילון עמידה-:

שרוולי התורן הפנימיים והחיצוניים מתאימים היטב עם מרווח זעיר, ומגבילים את התזוזה האופקית בין מקטעי התורן המקוננים במהלך ההארכה.

ריסון הזזה סינכרוני -צדי כפול: לתורנים הימניים והשמאליים יש זוגות מובילים באורך מלא, ללא מרווח חד-צדדי רופף שגורם להטיה.

בלוקים נגד הגבלת הטיה{{0} מותקנים בחלק העליון והתחתון של כל תורן כדי למנוע מהתורן הפנימי להזיז הצידה תחת מטען אקסצנטרי או משקל מפעיל.

3. צילינדרים הידראוליים להרמה סינכרונית (בטל הבדלי גובה אסימטריים)

תורן חד צדדי עולה מהר יותר/איט יותר הוא הגורם העיקרי לרעד; תורן כפול מאמץ פתרונות כונן מסונכרן:

תכנית א': צילינדרים הידראוליים תאומים עצמאיים עם שסתום איזון זרימה

צילינדר הרמה אחד מותקן על כל תורן. שסתום סינכרון הידראולי מפיץ זרימת שמן שווה לשני צילינדרים, ומבטיח ששני התרנים מתרחבים במהירות זהה בכל גובה. אין סטיית גובה בין העמודות השמאלית והימנית, כך שהפלטפורמה נשארת אופקית.

תכנית ב': צילינדר בודד מרכזי + הצמדת שרשרת סינכרונית מכנית

צילינדר ראשי יחיד מניע שני סטים של שרשראות הרמה המחוברות לתורנים שמאלה/ימנית. תיבת השרשרת נועלת באופן מכאני את המהלך של שני תרנים כדי לשמור על סנכרון, ולמנוע חוסר איזון זרימה הידראולית.

אם צד אחד מפגר, שסתום האיזון מפצה אוטומטית את נפח השמן כדי לתקן את הפרש הגובה בזמן אמת.

4. קורות צולבות משולבות ומסגרת פלטפורמה קשיחה

קורות צולבות מרובות מחברות את החלק העליון והתחתון של שני התורנים, ונועלות את המרחק בין העמודים השמאלי והימני ליצירת מסגרת מלבנית קשיחה; שני התרנים אינם יכולים להטות פנימה/חוצה בנפרד.

פלטפורמת העבודה מוברגת בקשיחות לשני המחוונים העליונים של התורן, במקום להיות תלויה על תורן אחד. החיבור ברוחב המלא- מפיץ כוח רוחבי על פני שני תרנים, ללא נקודת תנופה שלוחה.

מסגרת בסיס פלטפורמת אלומיניום מעובה עם צלעות חיזוק משפרת את קשיחות הפיתול, מתנגדת להתפתל כאשר מפעילים הולכים או מזיזים כלים על הפלטפורמה.

5. עיצוב ייצוב תחתון-שלה התחתונה

מסגרת הבסיס המקשרת בין שני תחתיות התורן משתמשת במבנה רחב ונמוך של -מרכז-הכובד-:

בסיס גלגלים רחב / טווח יציבות: מרחק גדול יותר בין נקודות תמיכה שמאליות-מימין מגביר את-מומנט נגד התהפכות, מפחית את תנודת כל-המכונה מרוח או עומס דינמי.

שלדת בסיס כבד משולבת: בסיס אלומיניום יצוק עבה מבטל עיוות גמיש בשורשי הרכבה של התורן; לתורן יחיד יש לרוב בסיס צר דק שמתפתל בקלות.

יציבים הידראוליים אופציונליים: עמודים מורחבים לחלוטין מרחיבים את שטח התמיכה, ומדכאים עוד יותר רעידות בתדירות נמוכה- בגובה הרמה מקסימלי.

6. מבני עזר נוספים נגד נדנוד-

מוטות חיבור בין-הגבלת התורן: מוטות חיבור קצרים בין מקטעי התורן השמאלי והימני מגבילים את ההפרדה האופקית של שני העמודות במהלך הארכה.

אופטימיזציה של התנגדות רוח: למבנה הדו--העמודים הכפול הסימטרי של התורן הכפול יש שטח עומס רוח צד קטן יותר- לעומת תורן יחיד, מפחית רעידות- המושרות ברוח בעת עבודה בחוץ.

בלוקי חיץ שיכוך: רפידות הבולמות זעזועים גומי- בין החלקים המחליקים סופגים רעידות במהלך התחלה/עצירה של הרמה, מבטל ריצוד שמגביר את הנדנוד.

סיכום של Core Anti-Sway Logic

תרנים סימטריים כפולים מחליפים תמיכת שלוחה יחידה לא יציבה;

שרוולי הנחיה הדוקים מגבילים את המרווח האופקי של כל מקטע תורן;

הנעה הידראולית/שרשרת סינכרונית מבטיחה גובה הרמה שווה משני הצדדים;

קורות רוחב + פלטפורמה קשיחה ברוחב מלא נועלות את שני התרנים כמסגרת קשיחה שלמה;

שלדה רחבה יציבה מורידה את מרכז הכובד כדי להתנגד להתהפכות ורטט לרוחב.
