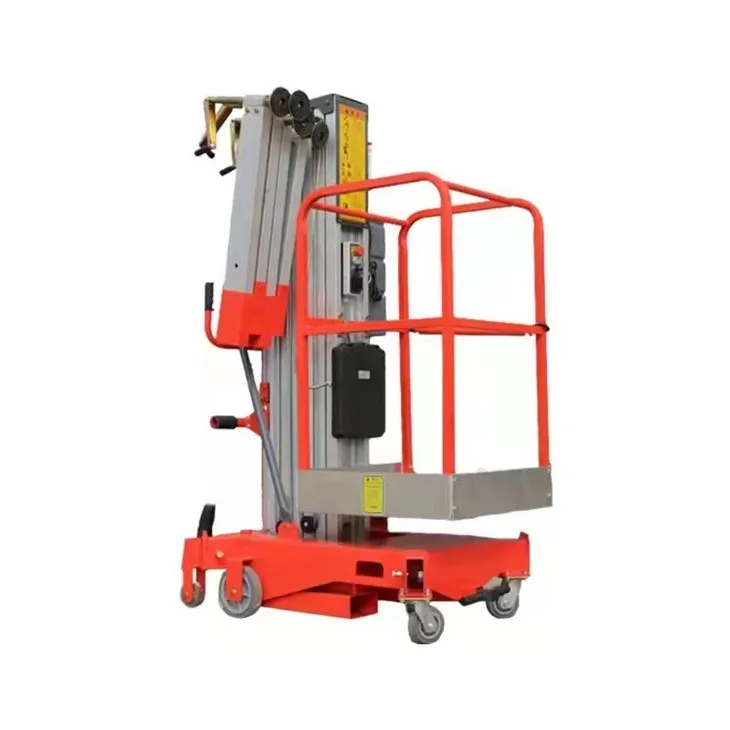

תכנון פריסת הרכיבים בתיבת הבקרה החשמלית של מעלית איש תור יחיד דורש תכנון מדוקדק כדי להבטיח פונקציונליות, בטיחות וקלות התחזוקה. להלן סקירה שלב אחר שלב של התהליך:
1. הבינו דרישות פונקציונליות
תכונות בקרה: זהה את דרישות הבקרה כמו הרמה, נמוכה יותר, עצירת חירום ובקרת חשמל.
מקור חשמל: קחו בחשבון אם זה מופעל על סוללה, AC מחובר לחיבור או מערכת היברידית.
תקני בטיחות: להבטיח עמידה בתקני בטיחות חשמליים ומכונות רלוונטיים (למשל, IEC, NFPA 70E).
2. בחר את הרכיבים
רכיבי בקרה: בחר פריטים כמו ממסרים, אנשי קשר, PLCs (אם משתמשים בהם), מתגים וכפתורי לחיצה.
רכיבי חשמל: כוללים מפסקי חשמל, נתיכים, שנאים וחסימות חלוקת חשמל.
רכיבי בטיחות: כפתורי עצירת חירום, ממסרי בטיחות והתראות.
מחברים וחיווט: להבטיח בלוקים מסופיים נאותים ובלוטות כניסה לכבלים לחיווט מאובטח.
3. פריסת עיצוב
מיקום רכיב:
הניחו רכיבי מתח גבוה (למשל, מפסקי חשמל, נתיכים) בצד אחד, הרחק מרכיבי בקרת מתח נמוך.
רכיבים קבוצתיים המבוססים על פונקציונליות (למשל, מכשירי בקרה יחד, מכשירי חשמל יחד).
התקן רכיבי בטיחות כמו כפתורי E-stop והתראות במיקומים נגישים בקלות.
אישורים:
שמור על מרווח נכון לפיזור חום ולעמוד בתקנות בטיחות חשמל.
להבטיח מספיק אישור לכלים ואצבעות במהלך התקנה או תחזוקה.
נְגִישׁוּת:
רכיבים משומשים לעתים קרובות (למשל, מתגים, שוברים) צריכים להיות נגישים מהחזית.
ניתן למקם את הרכיבים המותאמים לעיתים רחוקות (למשל, שנאים) עמוקים יותר או נמוכים יותר בתיבה.
4. שיקולי חיווט
ניתוב כבלים:
נפרדים חיווט חשמל ובקרה כדי למזער את ההפרעות.
השתמש בתעלות תיל מסומנות או במגשי כבלים לניתוב מסודר.
הַאֲרָקָה:
ודא שכל החלקים והרכיבים המתכתיים מבוססים כראוי.
כלול רצועת מסוף ייעודית לחיבורי קרקע.
חיבורים:
השתמש בבלוקי מסוף לחיבורים מאובטחים ומודולריים.
בחר מחברים המדורגים לעומסי המתח והזרם.
5. ניהול תרמי
ספק אוורור או קירור נאותים (למשל, מאווררים, פתחי אוורור) כדי להימנע מחימום יתר של רכיבים כמו ממסרים ומגעים.
6. תיוג ותיעוד
תייג בבירור את כל הרכיבים, המסופים והחיווט לזיהוי קל.
ספק תרשים סכמטי בתוך תיבת הבקרה לפתרון בעיות.
7. עיצוב פיזי ומבני
הַרכָּבָה:
השתמש במסילות DIN כדי להרכיב רכיבים קטנים.
ודא שהרכיבים הכבדים יותר מבוררים היטב למבנה התיבה.
חומר מארז:
בחר מארז יציב, מבודד או מתכתי עם דירוג IP המתאים לסביבה (למשל, IP65 לשימוש בחוץ).
דלת בטיחות:
כלול דלת הניתנת לנעילה ואולי חלון שקוף לניטור ללא פתיחה.
על ידי ביצוע צעדים אלה, תיבת הבקרה החשמלית תעמוד בדרישות הבטיחות והתפעול תוך שמירה על פריסה נקייה ומקצועית.
